Strešná klimatizácia
- Moderné riešenie klimatizácie pre motorové jednotky (EMU, DMU) použitím kompaktných strešných chladiacich jednotiek USK7 pre kabínu strojvodcu a USK30 pre priestor cestujúcich.
- Využitý princíp núteného prúdenia upraveného chladného vzduchu, ktorý je v klimatizačnej jednotke upravovaný a rozvádzaný v existujúcom stropnom kanále s využitím termodynamiky prúdenia padajúceho chladného vzduchu.
- Klimatizačné zariadenie je dimenzované na 2x 32 kW chladiaceho výkonu na vozeň a chladiaci výkon je navrhnutý pre stredoeurópske klimatizačné pásmo.
- Automatickú reguláciu klimatizácie a zabezpečenie teplotnej pohody a kvality vzduchu zabezpečuje regulátor PMR4009.
- Chladiace klimatizačné zariadenie je nezávislé a neovplyvňuje pôvodný systém kúrenia a vetrania.
- Normy: UIC553, EN14750, EN13129, EN50155, TSI
Programovateľné riadiace jednotky / regulátory PMRxxx
Regulátor PMR je zariadenie určené pre riadenie klimatizácie osobných vozňov v súlade s podmienkami stanovenými v kódexe UIC553 . Jeho modulárnosť umožňuje výstavbu regulátora pre ľubovolné prevedenie osobného vozňa.
- inteligentné riadenie klimatizácie
- real-time vyhodnocovanie vlhkosti, tlaku a kvality vzduchu (CO2)
- záznam historických dát
- komfortná on-site diagnostika webovým rozhraním
- vzdialená diagnostika webovým rozhraním pomocou 2G/3G/4G + GPS
- komunikačné rozhrania: RS232, RS485, CAN, ETH, USB, I2C
- Vyhovuje normám EN 50155, STN EN13129
- Okrem zbernicového prepojenia s nadradeným informačným systémom je možné vozeň vybavený našim riadením zaradiť do autonómneho systému prediktívnej diagnostiky (DIAS), diagnostickému centru/ prevádzkovateľovi

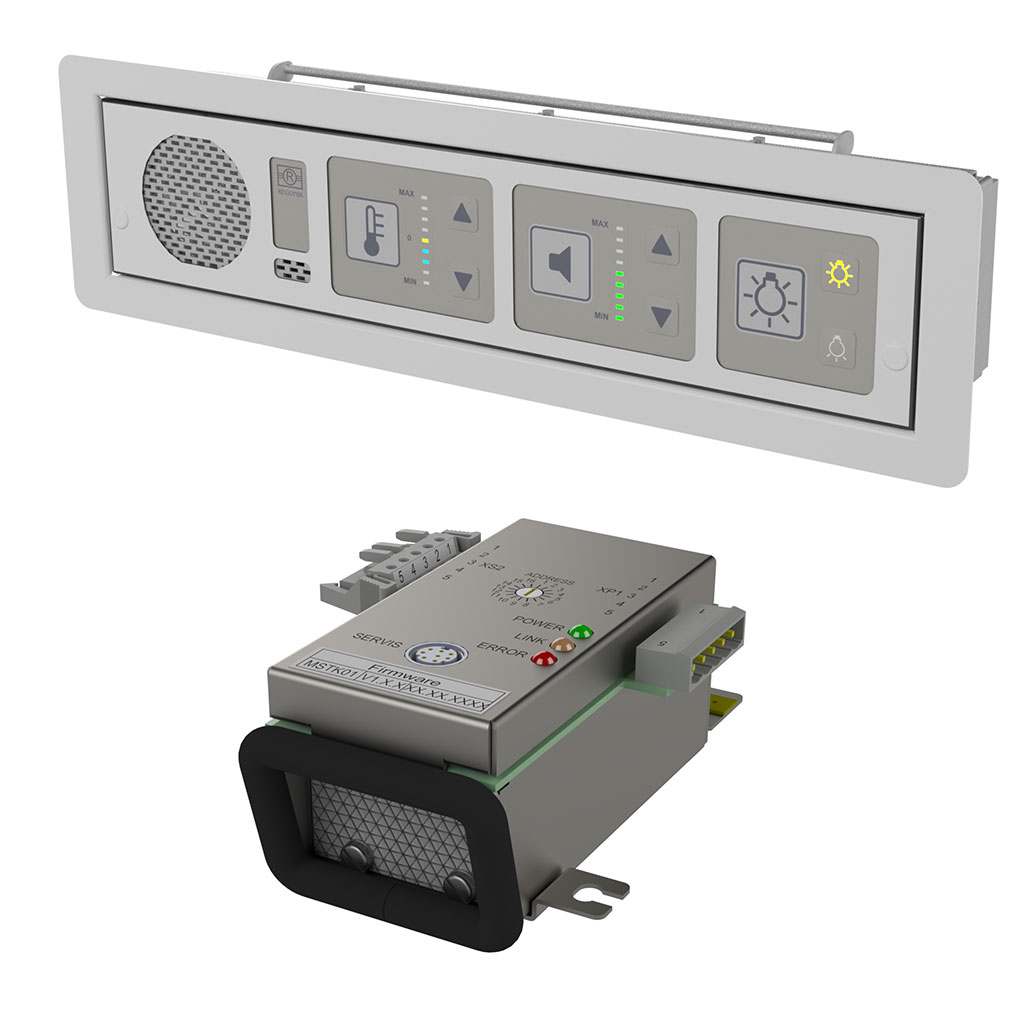

Periférie HVAC
Podporné vstupno/výstupné zariadenia a akčné členy systému regulácie.
- snímače teploty, vlhkosti, tlaku a kvality vzduchu (CO2)
- servopohony
- moderné združené panely ovládania pre cestujúcich/ vlakový personál s integrovaným navigačným LED osvetlením oddielu
Stiahnuť kompletnú špecifikáciu ZPOS v PDF
Stiahnuť kompletnú špecifikáciu STKV v PDF

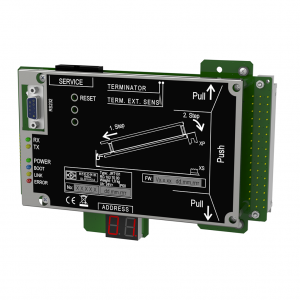

Jednotka riadenia teploty JRT101
Jednotka JRT101 je určená na automatické riadenie teploty v oddiele pre cestujúcich železničného vozňa. Umožňuje nastavenie korekcie teploty. Komunikuje s regulátorom klimatizácie.
- vyhodnocovanie hodnôt z 2 snímačov teploty
- ovládanie výstupného relé pre riadenie servopohonu zmiešavacej klapky
- komunikačné rozhranie RS485
- nevyžaduje obsluhu
- montáž prostredníctvom prepojovacej dosky
- možnosť montáže do elektroinštalačnej krabice
Analógové regulátory

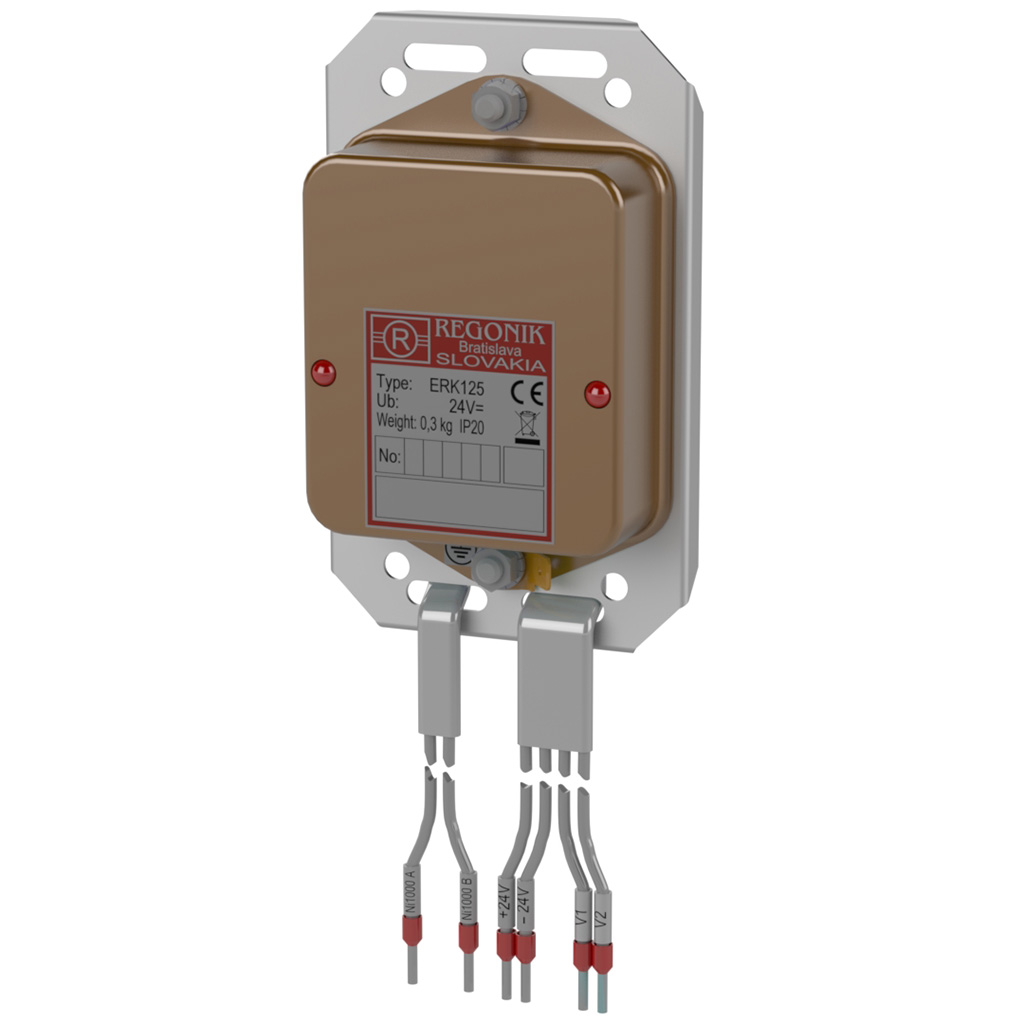

ERKxxx
Elektronický regulátor kúrenia ERK je určený na riadenie vysokonapäťových stykačov priamosálajúcich elektrických odporových telies kúrenia v osobných železničných vozňoch po prevádzkovej úprave regulácie kúrenia.
Po prevádzkovej úprave regulácie kúrenia vozňov umožňuje:
- nahradiť zastarané a nedostupné prvky reléovej automatiky
- nahradiť ťažkodostupné, drahé a krehké ortuťové kontaktné teplomery
- zvýšiť spoľahlivosť a vandaluvzdornosť odolnosť regulačného systému
- skvalitniť reguláciu a tým zlepšiť teplotnú pohodu cestujúcich

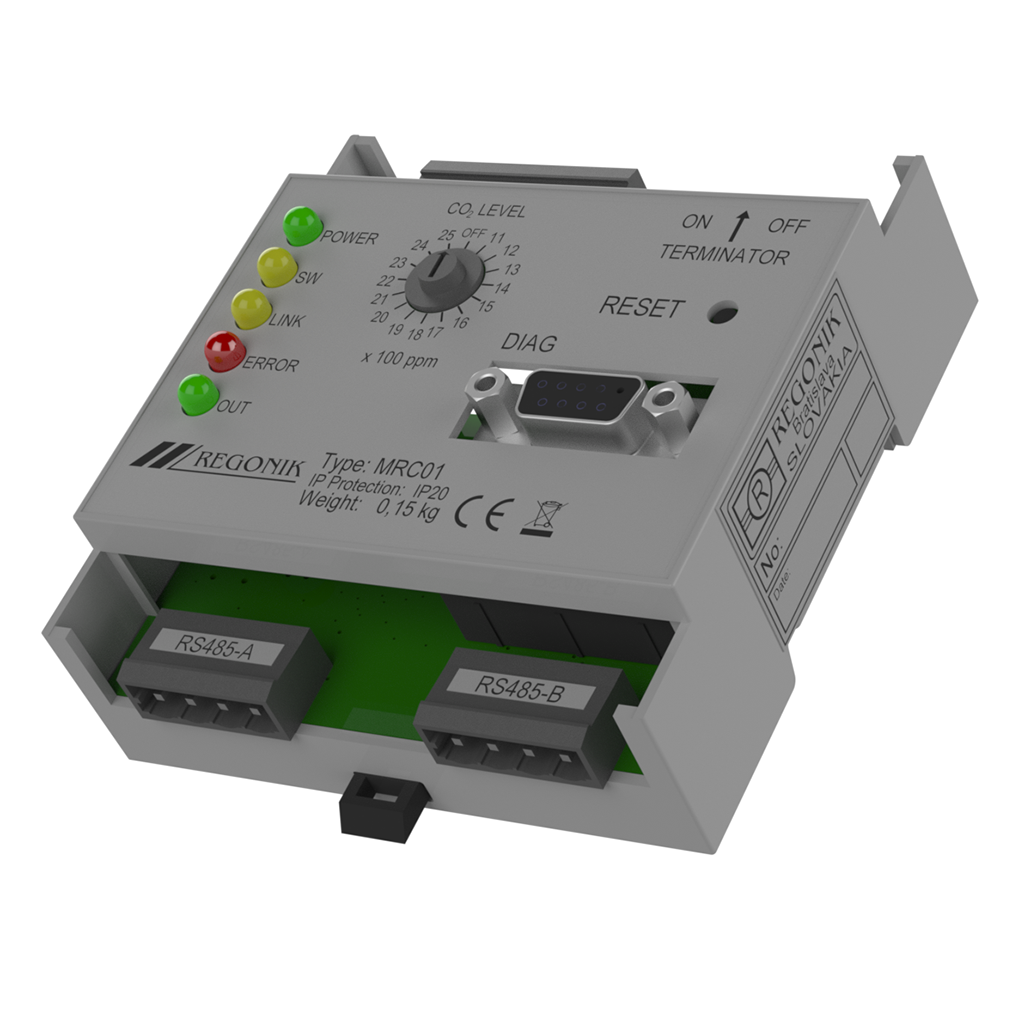

Modul regulácie vetrania MRC01
Modul MRC01 je určený na reguláciu vetrania na základe koncentrácie CO2 v sledovanom priestore. Udržiava koncentráciu CO2 pod nastavenou hodnotou. Je použiteľný aj pre iné ako železničné aplikácie.
- vyhodnocovanie hodnôt z 2 snímačov
- ovládanie výstupného relé pre riadenie servopohonu nasávacej klapky
- komunikačné rozhranie RS485
- komunikačný protokol ModBus RTU
- montáž na DIN lištu
